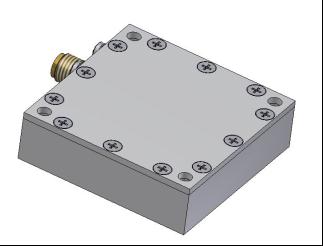

低相噪锁相源该组件由晶振、取样锁相环路、VCO组成，工作温度范围宽，输出一个或多个相关点频。
性能特点
l频率稳定度高
l相位噪声低
l采用取样锁相稳频方式
典型应用
l可用作基准源
l可用作接收机和发射机本振源
主要技术指标
|
输出频率 |
fo：1.0-18.0GHz (一个或多个任意点频) |
|
输出功率 |
Po≥13dBm |
|
频率稳定度 |
Δf/fo≤±1.5×10－6 （ |
|
相位噪声 |
-90dBc/Hz/1KHz、-100dBc/Hz/10KHz |
|
工作温度 |
|
|
杂散电平 |
≤-55dB |
备注：以上各项技术指标都可以协议。
相关产品
|
型号 |
频率 MHz |
相位噪声 dBc/Hz@10K |
输出功率 dBm |
工作温度 ℃ |
|
MLL103-10 |
1030 |
-120 |
10 |
-45- +50 |
|
MLL107-10 |
1070 |
-120 |
10 |
-45- +60 |
|
MLL110-10 |
1100 |
-120 |
10 |
-20- +50 |
|
MLL158-10 |
1580 |
-115 |
10 |
-40- +60 |
|
MLL165-10 |
1650 |
-115 |
10 |
-20- +50 |
|
MLL293-5 |
2930 |
-100 |
5 |
-40- +65 |
|
MLL297-5 |
2970 |
-100 |
5 |
-20- +50 |
|
MLL3500-10 |
3500 |
-100 |
10 |
-40- +60 |
|
MLL4300-10 |
4300 |
-98 |
10 |
-20- +50 |
|
MLL5330-5 |
5330 |
-98 |
5 |
-40- +65 |
|
MLL8600-5 |
8600 |
-98 |
5 |
-20- +50 |
|
MLL12000-5 |
12000 |
-90 |
5 |
-20- +50 |
|
MLL14500-5 |
14500 |
-90 |
5 |
-20- +50 |
|
MLL16000-5 |
16000 |
-85 |
0 |
-20- +50 |
产品未能全部列出，如有特殊要求欢迎来函来电垂询
