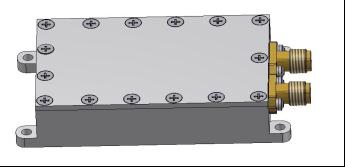

微波直接分频锁相源本组件由晶振、鉴相器、环路滤波器、压控振荡器、分频器组成。
l高的频率稳定度
l低的相位噪声
l全集成小体积、高的可靠性
l微波通信本地信号源
l直接调制发射信号源
主要技术指标
|
频 率 |
0.5-18GHz(任意点频或中等带宽） |
|
功 率 |
10dBm
|
|
温度稳定度 |
±0.5ppm |
|
相位噪声 |
-95dBc / Hz @ 10KHz |
备注：可根据用户要求重新设计各指标
相关产品
|
型号 |
频率范围 MHz |
相位噪声 dBc/Hz@10K |
输出功率 dBm |
工作温度 ℃ |
|
ZLL510-10 |
510 |
-112 |
10 |
-40- +50 |
|
ZLL530-10 |
530 |
-112 |
10 |
-40- +60 |
|
ZLL780-10 |
780 |
-112 |
10 |
-40- +50 |
|
ZLL162-10 |
1615.68 |
-110 |
10 |
-40- +60 |
|
ZLL223-10 |
2230 |
-110 |
10 |
-20- +50 |
|
ZLL224-5 |
2237 |
-110 |
5 |
-40- +65 |
|
ZLL249-5 |
2491.75 |
-105 |
5 |
-20- +50 |
|
ZLL291-10 |
2910 |
-97 |
10 |
-20- +60 |
|
ZLL336-10 |
3360 |
-95 |
10 |
-20- +50 |
|
ZLL440-10 |
4400 |
-95 |
10 |
-40- +60 |
|
ZLL56710 |
5670 |
-95 |
10 |
-20- +50 |
|
ZLL882-5 |
8820 |
-89 |
5 |
-40- +65 |
|
ZLL10500-5 |
10500 |
-85 |
5 |
-20- +50 |
|
ZLL12500-5 |
12500 |
-85 |
5 |
-20- +50 |
|
ZLL140005 |
14500 |
-85 |
5 |
-20- +50 |
本系列产品未能全部列出，如有特殊要求欢迎来函来电垂询
典型应用
