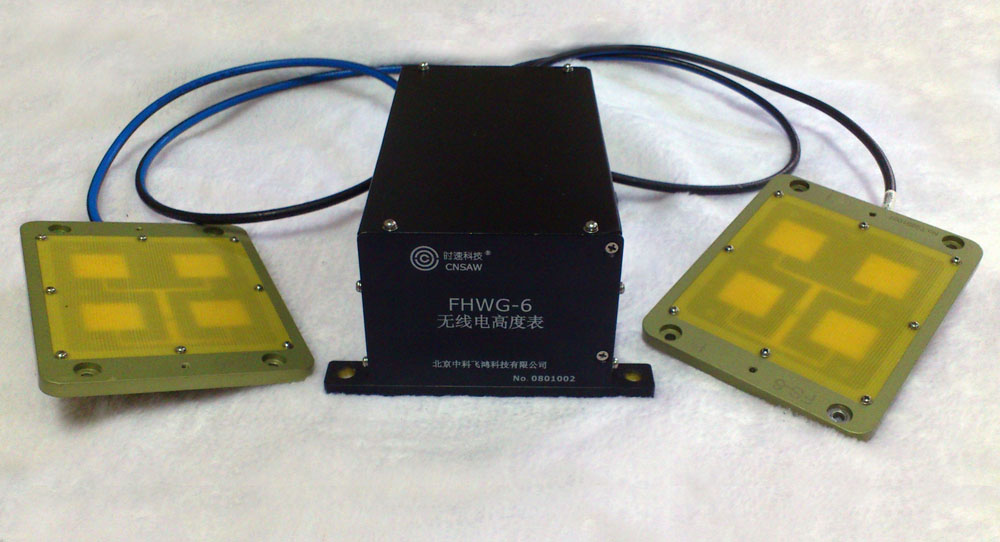

无线电高度表

北京中科飞鸿科技有限公司自2002年开始研制各种体制的高度表, 目前已经形成FHWG系列调频连续波无线电高度表、FHMG系列脉冲调制无线电高度表、FHQG系列气压高度表三种体制系列高度表。

FHWG系列无线电高度表立足于高起点，采用了回波信号频域处理、参数自校准等多项具有先进水平的新技术，目前研制成功有01、02、06、07、08共五个产品，采用连续波调频闭环伺服控制体制，采用模拟和数字测量技术，采用回波频谱等效前沿识别跟踪检测技术，具有测高范围宽、测高精度好、体积小、可靠性好等特点。目前这些无线电高度表已经用于航天、航空、兵器领域。

◇ FHWG系列调频连续波无线电高度表技术特点

FHWG系列无线电高度表技术特点体现在以下几点：

☆成熟性：采用线性调频连续波闭环伺服控制、恒中频接收工作体制，宽功率频谱，抗有源干扰性能好。该系列产品已经经过环境例行试验、电磁兼容试验、可靠性增长试验、机载飞行试验、全弹飞行试验等考核，性能稳定，成熟可靠；

☆兼容性：采用线性调制系数适应高度变化技术、回波信号窄带接收技术，提高了回波信号的信噪比；采用高度和自动增益控制技术，确保在整个测量高度范围内和不同反射面，回波信号稳定接收；在低发射功率条件下，实现掠海低空测量和超10000m高空测量的兼容，满足各种飞行器使用；

☆三化性：该系列产品研制采用系列化、标准化、模块化等三化设计，产品继承性好，成熟可靠。针对不同用户需求，在保持核心技术不变的基础上，只对结构和接口进行适应性改动，就可以在保证可靠性等性能的前提下，满足不同飞行器应用场合；

☆适用性：采用回波信号频谱前沿检测技术或频率加权鉴别技术，提高了对被测高度信号前沿跟踪检测精度，使高度表具有较好的测量精度，适应某些高精度测量应用场合。天线采用低副瓣微带天线技术，采用耦合信号吸收技术，确保收、发天线在实现近距离安装；电磁兼容性满足GJB151A 空军飞机机载设备电磁兼容标准要求；飞机供电特性满足GJB181A要求；振动、冲击环境、自然环境满足机载、弹载设备使用要求。产品体积小，重量轻，可靠性高适用各种应用场合：

◇主要技术指标

型号	FHWG-01	FHWG-02	FHWG-06	FHWG-07	FHWG-08
工作体制	调频连续波	调频连续波	调频连续波	调频连续波	调频连续波
工作频率 MHz	4300±100	4300±100	4300±100	4300±100	7650±200
测量范围 m	海2～2000 陆2～1000	海2～10000 陆2～5000	海2～1500 陆2～800	海m～3000 陆2～1500	海2～3000 陆2～1500
测量精度 m	±0.4±0.02H	±0.4±0.02H	±0.4±0.02H	±0.4±0.02H	±0.4±0.02H
适应姿态	俯仰±30º 或滚动±30º	俯仰±30º 或滚动±30º	俯仰±30º 或滚动±30º	俯仰±30º 或滚动±30º	俯仰±30º 或滚动±30º
发射功率 mW	≥150mW	≥500mW	≥50mW	≥50mW	≥50mW
主机尺寸 mm	160×90×70	160×90×70	120×110×45	120×110×45	120×110×45
天线尺寸 mm	104×92×6	104×92×6	104×92×6	104×92×6	90×80×6
主机重量	≤1.6kg	≤1.6kg	≤0.9kg	≤0.9kg	≤0.9kg
天馈重量	≤0.6kg	≤0.6kg	≤0.6kg	≤0.6kg	≤0.6kg
接口特性	RS422	RS422 s	RS422	RS422	RS422
电源	18V～36V	9V～36V	12V～36V	12V～36V	12V～36V
电源/功耗	25W	25W	25W	25W	25W
工作温度	-45℃～70℃	-45℃～70℃	-45℃～60℃	-45℃～60℃	-45℃～60℃
储存温度	-55℃～85℃	-55℃～85℃	-55℃～85℃	-55℃～85℃	-55℃～85℃
MTBF	≥1500h	≥1500h	≥2000h	≥2000h	≥2000h
MTTR	≤30min	≤30min	≤30min	≤30min	≤30min
